標準型
(mm)
No.5
No.8
No.10
No.12
No.15
No.25
加工能力 kgf(daN) 200(196.0) 230(225.4) 240(235.2) 250(245.0) 260(254.8) 300(294.0)

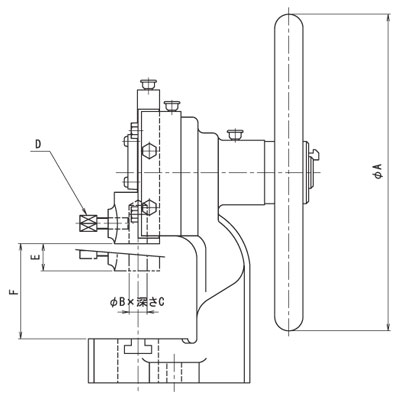

ハンドル外径 A 280 325 325 370 430 480
取付穴径 B 16 16 19 19 19 19
深さ C 36 40 38 35 44 44
歯止めボルト D 3/8 3/8 1/2 1/2 1/2 1/2
ストローク E 24 24 25 25 34 37
テーブルスライド間 F 60〜84 60〜84 65〜90 90〜115 94〜128 105〜142
テーブル面積G1×G2 140×86 145×90 175×110 185×120 215×160 230×175
中心から奥行 H 53 53 65 66 90 100
J 35 35 45 55 68 68
K 12 12 14 15 18 18
L 25 26 37 29 30 29
M 6 14 20 19 21 17
N 7 8 12 12 15 16
P 13 13 13 13 13 13
Q 178 178 218 232 260 278
R 210 210 254 269 310 325
